## 00.Anchor的概念
### 即SSD算法中的Default Box
在基于anchor的目标检测网络中，一个至关重要的步骤就是科学的设置anchor，可以说Anchor设置的合理与否，极大的影响着最终模型检测性能的好坏。本文作者以通俗易懂的语言介绍Anchor是什么，以及如何科学的设置anchor。

对于目标检测新手来说，一个比较常见的误区就是拿到模型，直接无修改的在自己的数据集上训练，最终可能导致模型虽然有一定效果，但是mAP指标可能低于别人的十几个点，这里很有可能就是anchor设置的不合理。笔者记得在之前面试应届生的时候，也有不少学生不能清晰的表达anchor是什么，以及怎么科学的设置。笔者开源人脸口罩检测模型和数据后，也有不少同行和学生在自己的网络上训练，通过与他们的交流，我发现很多人都遇到了不知道anchor怎么设置，或者设置不科学的问题。

今天，我们讲解一下anchor，因为这篇文章面向新手，所以笔者争取用质朴（讲人话）的语言进行简单的介绍，同时，我们也将相关代码上传到了Github，大家可以在自己的数据集上可视化数据分布。

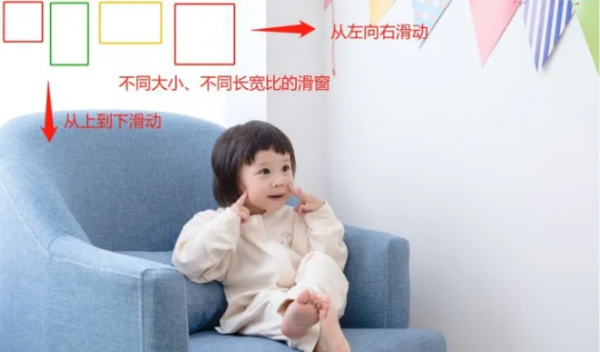

在介绍Anchor之前，我们先介绍一下传统的人脸识别算法，是怎么检测出图片中的人脸的。以下图为例，如果我们要检测图中小女孩的人脸位置，一个比较简单暴力的方法就是滑窗，我们使用不同大小、不同长宽比的候选框在整幅图像上进行穷尽式的滑窗，然后提取窗口内的特征（例如Haar、LBP、Hog等特征），再送入分类器（SVM、Adaboost等）判断该窗口内包含的是否为人脸。这种方法简单易理解，但是这类方法受限于手动设计的特征，召回率和准确率通常不是很高。

![43_14788_1cc84441b86226b (1).png](https://www.sct.center/usr/uploads/2021/04/1891986901.png)

在深度学习时代，大名鼎鼎的RCNN和Fast RCNN依旧依赖滑窗来产生候选框，也就是Selective Search算法，该算法优化了候选框的生成策略，但仍旧会产生大量的候选框，导致即使Fast RCNN算法，在GPU上的速度也只有三、四帧每秒。直到Faster RCNN的出现，提出了RPN网络，使用RPN直接预测出候选框的位置。RPN网络一个最重要的概念就是anchor，启发了后面的SSD和YOLOv2等算法，虽然SSD算法称之为default box，也有算法叫做prior box，其实都是同一个概念，他们都是anchor的别称。

## 01.Anchor的基本概括
那么，anchor到底是什么呢？如果我们用一句话概括——就是在图像上预设好的不同大小，不同长宽比的参照框。（其实非常类似于上面的滑窗法所设置的窗口大小）

下图来自《动手学深度学习》中的例子，假设一个256x256大小的图片，经过64、128和256倍下采样，会产生4x4、2x2、1x1大小的特征图，我们在这三个特征图上每个点上都设置三个不同大小的anchor。当然，这只是一个例子，实际的SSD模型，在300x300的输入下，anchor数量也特别多，其在38x38、19x19、10x10、5x5、3x3、1x1的六个特征图上，每个点分别设置4、6、6、6、6、4个不同大小和长宽比的anchor，所以一共有38x38x4+ 19x19x6+ 10x10x6+ 5x5x6+ 3x3x4+ 1x1x4= 8732个anchor。

![43_14788_b31216a83a1608f.png](https://www.sct.center/usr/uploads/2021/04/190741814.png)

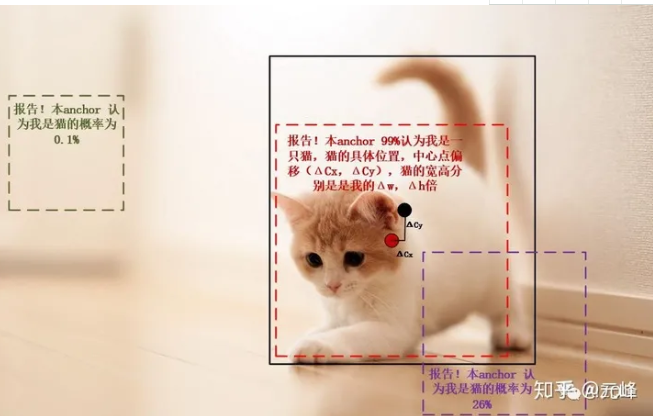

借助神经网络强大的拟合能力，我们不再需要计算Haar、Hog等特征，直接让神经网络输出，每个anchor是否包含（或者说与物体有较大重叠，也就是IoU较大）物体，以及被检测物体相对本anchor的中心点偏移以及长宽比例。 以下图为例：

![43_14788_5b096840c2d45a1.png](https://www.sct.center/usr/uploads/2021/04/718010914.png)

一般的目标检测网络可能有成千上万个anchor，例如标准SSD在300x300输入下有8732个anchor，在500x500下anchor数量过万。我们拿上图中的三个anchor举例，神经网络的输出，也就是每个anchor认为自己是否含有物体的概率，物体中心点与anchor自身的中心点位置的偏移量，以及相对于anchor宽高的比例。因为anchor的位置都是固定的，所以就可以很容易的换算出来实际物体的位置。以图中的小猫为例，红色的anchor就以99%的概率认为它是一只猫，并同时给出了猫的实际位置相对于该anchor的偏移量，这样，我们将输出解码后就得到了实际猫的位置，如果它能通过NMS（非最大抑制）筛选，它就能顺利的输出来。但是，绿色的anchor就认为它是猫的概率就很小，紫色的anchor虽然与猫有重叠，但是概率只有26%。

其实SSD的推理很简单，就是根据anchor进行位置解码，然后进行NMS过程，就完成了（更详细的推理介绍，请查看我们这篇文章如何在浏览器运行深度神经网络？以人脸口罩识别为例进行讲解）。在训练的时候，也就是给每张图片的物体的Bounding Box，相对于anchor进行编码，如果物体的Bounding Box与某个anchor的IoU较大，例如大于0.5就认为是正样本，否则是负样本（当然，也有算法将大于0.7的设为正样本，小于0.3的算负样本，中间的不计算损失）。

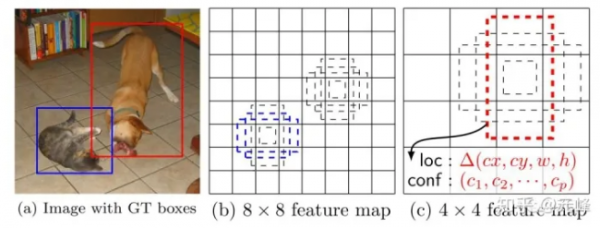

以SSD作者给出的示例图为例，图中有一只猫和一只狗，这只猫在8x8的特征图上所设置anchor中，有两个（蓝色部分）与猫的IoU较大，可以认为是正样本，而对于狗，在4x4的特征图上的设置的anchor，有一个（红色部分）与狗的IoU较大，可以认为是正样本。其他的，都算作负样本。在实际中，因为anchor非常密集，所以SSD算法中，会有多个anchor与物体的IoU大于阈值，所以可能多个anchor都是对应同一个物体的正样本（例如这只猫，就可能有不止2个匹配的正样本）。

![43_14788_c7fd3125e75f4ba.png](https://www.sct.center/usr/uploads/2021/04/1959139199.png)

看到这里大家应该比较明白了，在训练的时候，需要anchor的大小和长宽比与待检测的物体尺度基本一致，才可能让anchor与物体的IoU大于阈值，成为正样本，否则，可能anchor为正样本的数目特别少，就会导致漏检很多。

![43_14788_698f2d9ac4a97b7.png](https://www.sct.center/usr/uploads/2021/04/37455755.png)

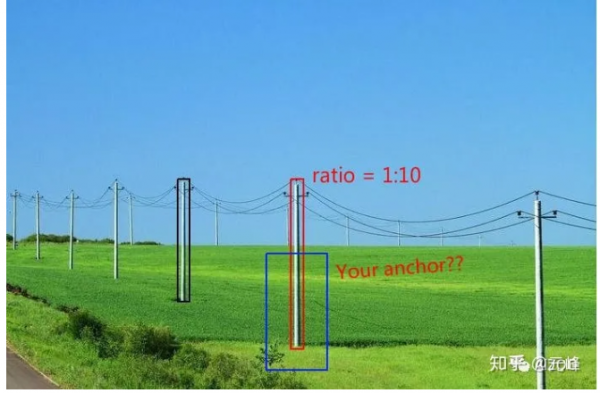

我们举个例子，如果您要检测道路两边的电线杆，电线杆的宽高比可能不止1:10，而且特别细。如果您设置的anchor长宽比为1:1、1:2、 2:1、 1:3、 3:1这五个不同的长宽比，那可能到导致在训练的时候，没有哪个anchor与电线杆的IoU大于0.5，导致全部为负样本，那么，这样的anchor设置，模型怎么可能检测出来电线杆呢？（虽然我们在实现SSD算法的时候，即使某个物体与所有anchor的IoU都不大于0.5的阈值，也会可怜可怜它，给它强行分配一个IoU最大的anchor，即使IoU只有0.3， 但是这样，每个物体只能分配一个，而且宽高偏移量还比较大，导致回归不准）。

到这里，大家应该知道了，对于目标检测，anchor合理设置大小和宽高比，可以说非常重要。那么，如何科学的设置anchor呢？

## 10.科学的设置Anchor
在FasterRCNN的RPN网络部分，anchor为三个尺度{128, 256, 512}，三个比例{1:1, 1:2, 2:1}，所以一共9组anchor。在SSD论文中，作者使用6组定位层，每个定位层分别有6个anchor（不过第一和最后一个定位层只有4个）。一个尺度，分别有1:1、1:2、2:1、1:3、3:1五个不同宽高比，再加一个后面特征图的anchor尺度与该特征图的尺度相乘再开根号。同样是1:1比例，所以一共5+1=6组anchor。

关于anchor的宽度，是尺度（scale，简写为s）乘以长宽比（aspect ratio，简写为ar）的根方，而高度，则是除以ar的根方。在SSD中，作者提到了anchor尺度大小（scale）的计算方法，也就是从最小的0.2，到最大的0.9，中间四个定位层的大小是等间隔采样得到的。

**但是，但是，大家查看SSD开源的代码，作者给出的得anchor大小并不是这么计算得到的。而是30、60、111、162、213、264（再加一个315）这7个尺度。我想，这应该是作者根据数据集的物体框大小的分布而设置的。因为上面我们介绍了，anchor只有跟你要检测的物体的大小和长宽比更贴近，才能让模型的效果更好。**

YOLOv3在三个不同尺度，每个尺度三个不同大小的anchor，一共九组。这位退出CV圈的Joseph Redmon大神则是在YOLOv2版本开始使用kmeans方法聚类得到合适的anchor。可见，三大框架的作者，在实际的公开数据集上，都是根据数据的实际分布来设置的，所以，我们在自己的数据集上训练目标检测网络时，一定！不要！拿到开源代码就是一顿跑，拿起键盘就是干。
